桥架规格详解

桥架规格详解

桥架规格涉及结构型式、尺寸、材质、板材厚度等多个维度，需结合实际应用场景和设计要求进行选择。以下是综合各行业标准及市场常见规范的总结：

一、结构型式与适用场景

槽式桥架（代号C）

特点：全封闭无孔结构，防护性强，适用于防尘、防腐蚀、防电磁干扰的环境（如数据中心、化工场所）。

常见规格（宽×高，单位：mm）：

50×50、100×50、150×50、200×50

150×100、200×100、300×100、400×100

托盘式桥架（代号P）

特点：半封闭有孔结构，透气散热性好，适合动力电缆和混合敷设场景。

常见规格（宽×高）：

200×60、300×60、400×60

200×100、300×100、400×1006

梯式桥架（代号T）

特点：开放式梯状结构，承重能力强，适用于大直径电缆或需频繁维护的场合（如电力、石化行业）。

常见规格（宽×高）：

200×60、300×60、400×60

200×100、300×100、400×1006

网格式桥架

特点：通风散热极佳，适用于机房、数据中心等需灵活布线场景。

二、尺寸与板材厚度标准

常用尺寸范围

宽度：50~1000 mm（常见100、150、200、300、400、500、600、800 mm）。

高度：25~200 mm（常见50、60、80、100、150 mm）。

标准长度：2 m、3 m、4 m、6 m。

板材厚度要求（依据JB/T10216-2013标准）：

桥架宽度（mm） 最小壁厚（mm）

≤150          1.0mm

150~300    1.2mm

300~500    1.5mm

500~800    2.0mm

>800          2.2mm

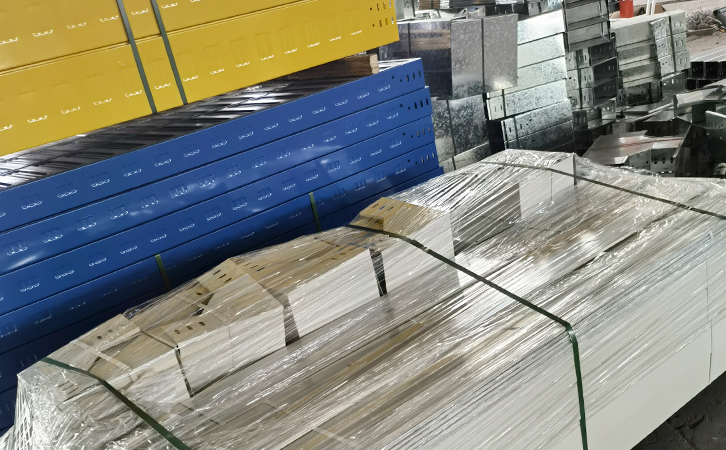

三、材质与表面工艺

常见材质：

镀锌钢板：防腐性能好，适用于一般室内环境。

不锈钢：耐腐蚀性强，适合化工、海洋等恶劣环境。

铝合金：轻量化、耐氧化，适用于对重量敏感的场景。

玻璃钢：耐酸碱腐蚀，寿命长达30年，适合强腐蚀环境。

表面处理工艺：

热浸镀锌（耐用但外观粗糙）、喷塑（光滑美观）、防火涂层（哑光防火）、电镀锌（冷镀，成本低）。

四、设计规范与选型要点

填充率要求：

动力/照明电缆：≤50%

弱电/控制电缆：≤70%

需预留10%~25%扩展空间。

配件与弯通：

弯通、三通、四通等配件需与桥架匹配，弯曲半径常见50~900 mm。

环境适应性选择：

户外或高腐蚀环境：优先热镀锌、不锈钢或玻璃钢桥架。

防火要求：选择防火涂层或阻燃材质桥架。

五、参考标准与扩展信息

推荐标准：《JB/T10216-2013 电控配电用电缆桥架》。

特殊规格：可定制非标尺寸（如1000×180mm等）。

如需更详细参数（如横档间距、通风孔面积等），可参考行业标准或具体产品手册3。
